GH4090 (ナイモニック 90) ニッケル超合金
中国の大手サプライヤーおよびメーカーとして、GNEE Steel はコスト効率の高い-ニッケル- ベースの合金製品を提供しています。
- 電子メールを送信-:ss@gneesteel.com
- 電話番号:+8615824687445
Gnee Super Alloy (Tianjin) Co., Ltd. は、中国で gh4090 (nimonic 90) ニッケル超合金の最も専門的なメーカーおよびサプライヤーの 1 つです。中国製の高品質 gh4090 (ニモニック 90) ニッケル超合金を卸売する場合は、当社の工場から無料サンプルを入手することを歓迎します。良いサービスとリーズナブルな価格が利用可能です。
高温 GH4090 合金の説明
ジーニー合金 GH4090 合金の説明
GH4090 (世界的には Nimonic 90 / UNS N07090 として知られています)ニッケル-析出硬化-超合金です。主な合金元素としてクロム (約 . 18-21%) とコバルト (約 . 15-21%) を使用し、チタンとアルミニウムの添加により時効硬化を実現します。-
この合金は密度約 8.2 g/cm3 で、最高 920 度までの温度で優れた高温強度、クリープ耐性、耐酸化性を維持し、900 度未満の高応力環境での変形に効果的に抵抗します。-
利用可能な製品形態には、丸棒および平棒、棒、継ぎ目なしチューブ、ワイヤー (一般に高温のばねに使用される)、コイルなどがあります。{0}冷間引抜き、鍛造、または熱間加工によって成形でき、良好な溶接および成形特性を示しますが、機械的硬化特性を最大化するには特別な時効処理が必要です。
一般的な用途は、航空宇宙分野 (ガス タービン ブレード、タービン ディスク、高温ファスナー)、自動車およびレース産業 (高性能エンジン バルブ、高-ブースト ターボチャージャ コンポーネント、高温皿ばね)、一般産業 (石油化学処理や抵抗炉で使用されるコンポーネントなど、高い応力と極度の耐熱性を必要とするコンポーネント) に及びます。-
高温用相当グレード GH4090
| 中国（英国） | 米国 (商用グレード) | ドイツ (W-番号) |
|---|---|---|
| GH4090 | ニモニック90 | N07090 / 2.4632 / 2.4969 |
GH4090合金の利用可能な形態
お客様のプロジェクトに適した合金を推奨するには、弊社の専門家にお問い合わせください。
高温 GH4090 合金仕様
| パラメータ | GH4090(GH90) |
|---|---|
| 材質の種類 | Ni-Cr-Co 基析出-硬化鍛造超合金（' 相強化） |
| 対応グレード | Nimonic 90 (英国)、UNS N07090 (米国)、W.Nr. 2.4632 (ドイツ) |
| 製品形態 | 熱間圧延/冷間圧延-棒、冷間圧延板/シート、ストリップ、冷間圧延-、鍛造品（ディスク、ブレード、リング） |
| 代表的な用途 | 航空{0}}エンジンのタービン ブレード、タービン ディスク、高温-ファスナー、クランプ、シール、弾性要素、スプリング、ガス タービン部品 |
| 使用温度 | 長期-まで870度;短期-まで920 ～ 950 度 |
| 強化の仕組み | '相[Ni₃(Al,Ti)]析出硬化 + Co固溶-強化 + 炭化物(M₂₃C₆, MC)粒界強化 |
| 密度 | 8.20 ～ 8.22 g/cm3 |
| 溶解範囲 | 1310～1420度（固相線～1200度） |
| 磁気特性 | 非磁性- |
| 適用規格 | GB/T 14992、HB 5287 (バー)、GB/T 14994 (冷間引抜棒)、GB/T 14995/14996 (プレート)、YB/T 5249 (ワイヤー)、GJB 3165 (航空ワイヤー) |
GH4090 合金の主な特性
GH4090 合金の化学組成 (wt%) – GB/T 14992 に基づく
| 要素 | 最小 (重量%) | 最大 (重量%) | 役割・エンジニアリング上の意義 |
|---|---|---|---|
| ニッケル(Ni) | - | バランス | マトリックス要素 - はオーステナイト構造と耐食性を提供します |
| クロム(Cr) | 18.0 | 21.0 | コアの耐酸化性- は Cr₂O₃ 保護膜を形成します |
| コバルト(Co) | 15.0 | 21.0 | ソリッド-ソリューションの強化- はソルバス温度を上昇させ、耐クリープ性を向上させます |
| チタン(Ti) | 2.00 | 3.00 | コアの強化- は Al と相 Ni₃(Al,Ti) を形成します |
| アルミニウム(Al) | 1.00 | 2.00 | コアの強化- は「フェーズ」を形成します。耐酸化性に貢献 |
| カーボン(C) | - | 0.13 | 炭化物形成剤 (M₂₃C₆、MC) - 粒界強化 |
| 鉄(Fe) | - | 1.50 | 制御された不純物 - により Ni- ベース マトリックスの安定性が維持されます |
| シリコン（Si） | - | 0.80 | 脱酸および鋳造助剤 |
| マンガン(Mn) | - | 0.40 | 脱酸素 |
| リン(P) | - | 0.020 | 厳密な管理 - により熱間加工性が保証されます |
| 硫黄(S) | - | 0.015 | 厳密な管理 - により熱間加工性と溶接性が保証されます |
| ホウ素(B) | - | 0.020 | 粒界強化（痕跡） |
| ジルコニウム(Zr) | - | 0.15 | 粒界強化（痕跡） |
| 銅(Cu) | - | 0.20 | 不純物元素の管理 |
GH4090合金の物性
| 財産 | 価値 | ユニット |
|---|---|---|
| 密度 | 8.20 – 8.22 | g/cm3 |
| 溶解範囲 | 1310 – 1420 | 程度 |
| 弾性率(20度) | ~215 | GPa |
| 弾性率(600度) | ~185 | GPa |
| 弾性率(700度) | ~175 | GPa |
| 電気抵抗率（100度） | 1.18 | μΩ·m |
| 熱伝導率(20度) | 11.3 | W/(m·K) |
| 熱伝導率(800度) | 24.3 | W/(m·K) |
| CTE (25 ～ 800 度) | 13.7 × 10⁻⁶ | / 程度 |
| CTE (20 ～ 1000 度) | 16.5 × 10⁻⁶ | / 程度 |
| 磁気特性 | 非磁性- | - |
クリックして GH4090 合金の PDF ファイルを今すぐダウンロードしてください
GH4090 の高温機械的特性-
高温引張特性（代表値）-
| 温度（度） | UTS(MPa) | YS0.2%(MPa) | 伸長 （％） |
|---|---|---|---|
| 20(RT) | 1175 以上 | 785 以上 | 13 以上 |
| 650 | ~ 1000 – 1100 | ~ 650 – 750 | 12 以上 |
| 700 | ~ 900 – 950 | ~ 600 – 650 | 12 以上 |
| 750 | ~ 700 – 750 | ~ 500 | - |
| 815 | ~ 500 – 600 | - | - |
| 870 | ~ 400 – 450 | - | - |
| 900 | 300以上 | 220以上 | 20以上 |
高温-クリープ破断 / 持続性
| 温度 | ストレス/状態 | パフォーマンス |
|---|---|---|
| 750度 | 340～360MPa | 破断寿命 50 ～ 100 時間以上 |
| 815度 | 100～120MPa | 破断寿命 100 ～ 300 時間以上 |
| 900度 | 200MPa | 破断寿命 100 時間以上 |
| 980度 | 100MPa | 破断寿命 50 時間以上 |
| 850度 | 150MPa | クリープ速度 1×10⁻⁵ %/h 以下 |
GH4090の耐酸化性
| 財産 | パフォーマンス | 状態 |
|---|---|---|
| 耐酸化性 | まで素晴らしい1040度 | 密着性のあるCr₂O₃保護膜を形成します |
| 酸化速度(1000度) | ~0.05–0.10 g/(m²·h) | 空気中で100時間 |
| 酸化速度(1100度) | < 0.1 g/(m²·h) | 静的な空気 |
| 耐酸化性 (1040 度以上) | 限定された - の潜在的な粒界酸化 | Avoid prolonged exposure >1040度 |
3 つのコア GH4090 製品シリーズ、完全な製造プロセスと仕様
GH4090 丸棒
Gnee 合金 GH4090 バーの完全な生産ワークフロー
VIM + VAR ダブル真空溶解 (航空および電力事業者には必須)真空誘導溶解 + 真空アーク再溶解は、元素の偏析、微小収縮、微量の有害な不純物 (S、P) を排除し、均質な微細粒子構造を実現し、長期の繰り返し高負荷運転下での疲労亀裂の発生を回避します。--世界トップ 10 の航空宇宙およびガスタービン事業者に供給されるすべてのバッチは、この二重溶解ルートを適用して欠陥ゼロの安全基準を満たしています。-
2. 熱間加工成形
熱間圧延:中小径Φ10～80mmバー、高い生産効率、均一な粒度分布でマスファスナーや小型タービン部品の生産に最適
熱間鍛造：直径 Φ80mm を超える大型ビレット。発電所運営者向けの重負荷タービン ディスク、シャフト ヘッド、高圧構造部品用に最適化されています。{{1}
3. 標準的な 2 段階時効熱処理 (ナイモニック 90 マッチング プロセス)-
1080度空冷で溶体化焼鈍、8時間保持
700 度の空冷で 2 次時効処理を 16 時間保持し、最大のクリープ強度と引張強度を実現する強化相を析出させる特別な材質...
4. 100% NDT 非破壊検査-:超音波 UT + 磁性粒子 MT 検査、世界の航空 MRO オペレーターが要求するクラス A ゼロ重大内部欠陥基準
5.後処理:-:矯正、固定/ランダム長切断、カスタマイズされた表面仕上げ
GH4090 ロッドの全面仕上げオプション
| 表面の種類 | クラフトと特集 | ターゲットのグローバル オペレータ アプリケーション シナリオ |
|---|---|---|
| 黒色圧延/鍛造表面 | 生熱間成形酸化皮膜、最低単価 | 重機 OEM、粗二次 CNC 加工ブランクの炉設備メーカー |
| 剥離/光沢のある表面 | センタレスピーリングにより表面の脱炭・酸化層を除去、Ra1.6μm以下、傷検査が容易 | 一般的なガス タービン補助構造部品、発電所運営者向けのマス ファスナー半完成品- |
| 研磨/センタレス研磨 | 剥離ブランクの精密研削、厳しい公差 h8/h9、Ra 0.8μm 以下 | Tier-1 航空宇宙事業者、航空エンジン回転シャフト、高温精密ファスナー、弾性バネ部品 |
GH4090 バーの寸法範囲
| パラメータ | 仕様 |
|---|---|
| 直径 | 小バー：Φ10～35mm。中棒：Φ40～120mm大型鍛造ビレット：Φ130～500mm+ |
| 長さ | ランダムな長さ: 2000 – 5000 mm;カスタム固定長も利用可能 (標準的な工場在庫長さ: グローバル MRO 短納期の場合は 3000 mm) |
| 寸法許容差 | 熱間圧延: h10 / h11;精密研磨/研磨：h8/h9 |
GH4090 バーコアの用途
航空宇宙および防衛オペレーター:航空エンジンのタービン ディスク、-低圧タービン ブレード、-高温ファスナー、燃焼室クランプ、弾性シール リング、ストップ ピン、-高温スプリング部品Gnee Steel...
電力ガスタービンオペレーター:頑丈なガス タービン ローター シャフト、-高圧コンプレッサー構造部品、815 ～ 870 度の連続負荷下での長サイクル熱循環コンポーネント-
工業炉および熱機器オペレーター:ファーネス ローラー サポート フレーム、熱処理治具の負荷-構造、繰り返し加熱-冷却-高温ブラケット
石油化学エネルギー事業者:-高温反応器の内部サポート シャフト、-高温プロセス ユニット用の酸化防止パイプライン固定ロッド-
GH4090 冷間圧延板および熱間圧延板
GH4090シートの製造フロー
1. VIM+VAR の二重精錬によりシートの均一性を保証し、タービンライナーオペレーターの交互温度と機械的負荷下での疲労亀裂を防止します
2. マルチパス冷間圧延: 薄ゲージ 0.05 ～ 3.0 mm の薄板は、繰り返し冷間圧延 + 中間溶体化焼鈍を採用して圧延残留応力を解放し、超薄肉成形性能を確保します。-
3. Nimonic 90 国際規格に適合する 2 段階の時効熱処理: 1150 度の急速冷却 + 二次時効プロセスで、複雑な熱シールド部品のスタンピング用にバランスの取れた強度と延性を維持します。特殊な材質...
4. 精密レベリングとカスタムカット: 高平坦度レベリング装置。-ワンステップで完成したライナー部品の顧客技術図面ごとのレーザーブランキングをサポート-
5.出荷前の全面外観検査、寸法公差試験、冶金粒子検査は、世界的な航空宇宙ライナーオペレーターの平面度公差基準を満たしています。
GH4090シートおよびプレートの標準表面仕上げ
| 表面グレード | クラフトと外観 | グローバル通信事業者の主な利用シナリオ |
|---|---|---|
| 2B仕上げ（冷間圧延、焼きなまし、酸洗） | マットグレーの均一な酸洗い表面、主流の輸出コスト効率の高いグレード- | 航空宇宙用燃焼室ライナー、発電所オペレーター向けの一般的な熱遮蔽板。優れたプレスおよび溶接性能 |
| BA 光輝焼鈍 | 不活性ガス雰囲気アニール、ミラー酸化-フリーの高清浄度表面- | 高級航空宇宙 OEM、超クリーンな半導体熱機器の精密薄板、シーリング コンポーネントの原材料- |
| No.1 熱間圧延焼鈍・酸洗 | ダークマットな酸化物-のない表面、厚さ 4 mm を超えるプレート用 | 大型工業炉ライニングプレート、熱機器メーカー向け大量熱シールド構造パネル |
| サンドブラスト/ショットピーニング | 均一な粗いマットな表面 | 遮熱コーティング (TBC) のベース材料として、ガス タービンの高温セクション部品メーカー向けのコーティングの接着強度を強化します。- |
GH4090シートサイズ仕様
| パラメータ | 仕様 |
|---|---|
| 厚さ | 冷間圧延薄板: 0.05 mm ~ 3.0 mm;熱間圧延厚板：4.0mm～12.0mm |
| 標準幅 | 1000mm / 1219mm / 1500mm;特殊機器 OEM 向けにカスタム スリット幅をサポート |
| 経営陣の基準 | GB/T 14992、WS9 7086、ASTM B637、BS HR5 (ナイモニック 90 国際比較規格) |
GH4090シート＆プレートの応用例
航空宇宙の中核市場オペレーター: ジェット エンジンの燃焼室ライナー、アフターバーナー熱シールド バッフル、航空機エンジンの圧力仕切り板
電力ガス タービン オペレータ: 高圧コンパートメント シールド プレート、870 度の長期循環下での熱サイクル耐性構造パネル-
工業炉および熱処理オペレーター: 真空炉の高強度ライニング プレート、耐熱衝撃性炉構造パネル
石油化学装置オペレーター: 高温反応炉酸化防止ライニング、高熱パイプライン分離板-、-

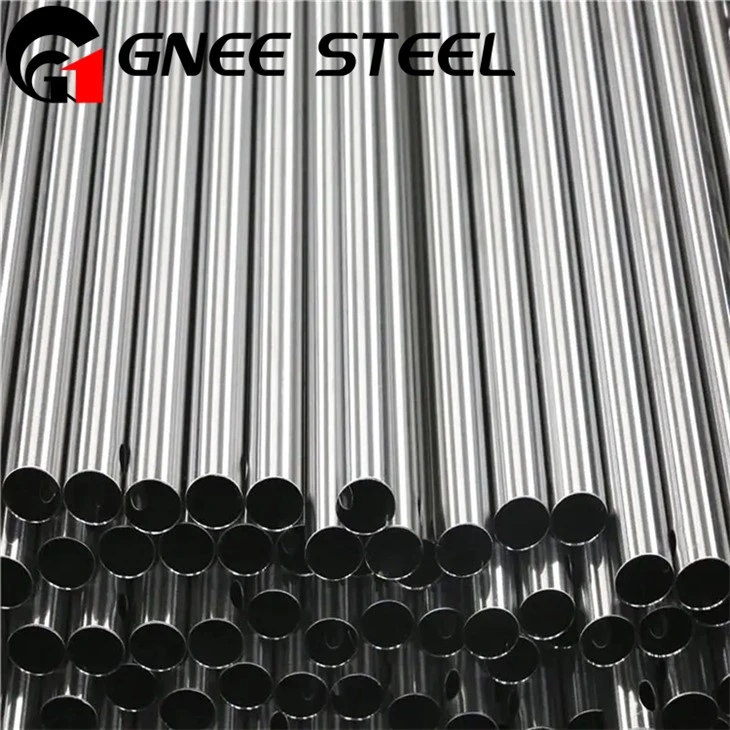

GH4090 シームレスチューブシリーズ
GH4090シームレスチューブの製造工程
1. VIM+VAR 二重融解チューブ ブランク、安定した冶金学的構造、オフショア石油・ガス事業者が要求する繰り返しの高圧および温度サイクル下でも熱疲労に耐えます。-
2. 冷間成形: 冷間ピルジャー + マルチパス冷間引抜、均一な肉厚、微小亀裂のない滑らかな内外面-
3. 標準溶液+2回時効熱処理により冷間加工残留応力を除去し、Nimonic 90に匹敵する目標機械強度を実現
4. 100% NDT 検査: 超音波 + 渦電流検査により管壁の内部欠陥と壁厚の偏差を検出し、オフショア パイプライン オペレータの安全基準を満たします
5. エネルギー機器OEM向けの表面仕上げ、精密長さ切断、カスタムエンドねじ切りおよびフランジ加工サービス
GH4090 チューブの表面オプション
| 表面仕上げ | 説明 | 代表的な用途 |
|---|---|---|
| 光輝焼鈍(BA) | ミラー酸化物-のない表面 | 半導体および超クリーン実験室用高圧配管-- |
| 酸洗いおよび焼きなまし (AP) | マットグレーの酸洗い面、コスト効率が高い- | 電力、炉および一般熱機器オペレーター |
| ポリッシュチューブ | 180～600グリットの鏡面研磨 | 精密機器センサースリーブ、航空宇宙用油圧配管 |
GH4090 パイプの寸法範囲
| パラメータ | 仕様 |
|---|---|
| 外径 | キャピラリーチューブ：Φ10～30mm、薄肉チューブ：Φ30～140mm、厚肉チューブ：Φ140～320mm |
| 肉厚 | 0.5mm～25mm特殊なエネルギー機器向けにカスタムの超薄型および厚肉チューブを利用可能- |
| 公差と長さ | カスタム固定長。顧客の図面要件に応じた厳密な寸法公差 |
GH4090 チューブの用途
石油・ガスエネルギー事業者:オフショア プラットフォームの高圧-坑内配管、高温-耐腐食性-プロセス パイプライン
航空宇宙油圧オペレーター:-高温油圧シームレスチューブ、航空機エンジンの燃料供給パイプ
機器および温度センサーのオペレーター:高圧熱電対保護管、-高温プローブ外側ケーシング
半導体製造事業者:超クリーンな高圧拡散炉プロセス配管--
発電事業者：ガスタービン冷却媒体輸送管、高温熱交換管-
お客様のプロジェクトに適した合金を推奨するには、弊社の専門家にお問い合わせください。
ニッケルベース合金 GH4090 パッケージング
ご希望の梱包方法と配送方法を選択するには、お問い合わせください
GH4090 合金の世界の主要輸出市場
完全なものを提供します3.1/3.2 MTC 材料試験証明書、世界的な大規模事業者向けの輸出通関書類とデュアルユース材料輸出許可-、各市場の専任の地域アカウント マネージャーによる中核需要地域への安定供給:
ロシアおよびCIS諸国:GH4090 の最大の需要市場、地元の軍用・民間航空事業者、ガスタービン発電所事業者によるタービンブレードとファスナーの交換用 MRO による大量調達
インド：急成長する-トップクラスの航空宇宙およびエネルギー市場-、地元のスホーイ航空機フリートのオペレーター、ガスタービン発電所の建設と海洋石油機器の OEM オペレーターが安定した大量注文を推進
パキスタン：軍用航空宇宙 MRO オペレーター、国営ガスタービン発電所の高圧構造部品の調達-
中東 (UAE、サウジアラビア、イラン):海洋石油・ガス大手オペレーター、ガスタービン発電所 MRO メンテナンス チーム、石油化学高温炉装置メーカー
東南アジア (ベトナム、タイ):地域のガスタービン部品加工事業者、地域の発電所プロジェクト向け熱機器OEMメーカー
西ヨーロッパ (ドイツ、フランス):プレミアム航空宇宙 Tier-1 OEM オペレーター、海洋エネルギー機器および半導体熱機器産業オペレーター
米国、日本、韓国: 先進的な航空宇宙アフターマーケット オペレーター、精密医療機器およびハイエンド エネルギー機器のトップ メーカー
プロジェクトに合わせて費用対効果の高いソリューションをカスタマイズするには、お問い合わせください。{0}
ジーアロイについて
大規模な産業ニーズに合わせた迅速で専門的なサポートを受けるには、次の情報を含むお問い合わせを送信してください。{0}}
必要な製品フォーム:丸棒・板・継目無管
完全な仕様:寸法、厚さ、表面状態、注文数量（大量の-長期-フレームワークの注文または少量の-MRO トライアル注文）
最終用途産業（航空エンジン、ガス タービン、石油とガス、工業炉など）-
仕向国および特別な認証要件（例: 3.2 材料証明書/MTC、航空宇宙 BS HR5 規格、二重用途の輸出書類）
大量のフレームワークの注文に署名する前に、機械的特性と高温酸化耐性テスト用の無料のラボ用サンプルを入手できます。{0}{1}{1}
お問い合わせを送信していただくと、すぐにデジタル技術データシートを提供します。GH4090ナイモニック90との比較分析レポート。
柔軟な注文サポート:当社は、小規模バッチの MRO トライアル注文と、大規模な年間フレームワーク注文の両方を受け付けています。{{1}
Gnee Alloy の高温合金工場の核となる強み
エンドツー-クローズドループ生産ライン:真空溶解、熱間鍛造、冷間圧延、熱処理、表面仕上げの専用ワークショップが含まれます。製品の品質と納期を完全に管理し、世界の超合金顧客の厳しい納期 KPI を確実に満たします。
航空宇宙-グレードの VIM+VAR デュアル真空溶解プロセス:AMS や BS HR5 などの国際航空宇宙超合金規格に準拠し、安全性が重要な回転航空宇宙部品に重大な内部欠陥がないことを保証します。-
大規模な産業用途向けの包括的なカスタマイズ:-技術図面に基づいて直径、厚さ、長さ、表面仕上げをカスタマイズします。半完成品のレーザー切断と精密機械加工サービスを提供しています。{0}
世界的な航空宇宙監査基準を満たす厳格な多段階の品質検査:{0}原材料の検査、製造中の冶金試験、完成品の NDT と寸法検証、表面品質と機械的特性の出荷前の最終チェックを対象としています。{{1}すべての検査記録は顧客監査のために 10 年間アーカイブされます。
18 年間の世界的な超合金輸出の経験:「デュアルユース品目」に分類される航空宇宙用合金の国際物流、通関、MTC 認証、輸出手続きの専門家。-は、世界中の 120 を超える主要な産業顧客にサービスを提供してきました。
研究開発チーム向けの無料ワンストップ テクニカル サポート:{0}ご要望に応じて、合金の性能比較レポート、高温性能データ、時効熱処理や溶接プロセスに関するガイダンスを提供します。{0}
Gnee 合金 GH4090 証明書
よくある質問
Q1: GH4090 は、私の設計図にある Nimonic 90 と本当に互換性がありますか?
A: はい。GH4169 は、中国の航空宇宙システム内で、GH4169 と同じ冶金システムに対して使用される技術名称です。ナイモニック 90 (UNS N07090)。これらは同一の化学的特性と機械的特性エンベロープを共有しているため、世界的に互換性があります。
Q2: GH4090 がインコネル X-750 よりもバネとして優れているのはなぜですか?
A: X-750 は優れていますが、GH4090 はコバルト含有量が高い、優れた耐性を提供します。ストレス緩和600度以上の温度で。スプリングが 700 度以上で一定の張力を維持する必要がある場合は、GH4090 がより安全で耐久性の高い選択肢となります。
Q3: スプリングコイル用に「冷間引抜」状態の GH4090 ワイヤを提供できますか?
A: もちろんです。私たちはワイヤーを供給します仕事-強化または溶液処理済みコイリング装置の要件に合わせて調整されます。また、製造後に最高のパフォーマンスを達成するための特定のエージング パラメータも提供します。-
Q4: 航空宇宙メンテナンス (MRO) 契約の一括割引はありますか?
A: はい。直接としてティア1メーカー、段階的に提供します卸売価格長期契約パートナー向けに専用の在庫を確保します。{0}}
