GH4169合金

Gnee Super Alloy (Tianjin) Co., Ltd. は、中国での gh4169 合金の最も専門的なメーカーおよびサプライヤーの 1 つです。中国製の高品質 gh4169 合金を卸売する場合は、当社の工場から無料サンプルを入手することを歓迎します。良いサービスとリーズナブルな価格が利用可能です。





ジーニー合金 GH4169 合金の説明

GH4169 (世界的にはインコネル 718 / UNS N07718 として知られています) は、析出{3}}硬化ニッケル-クロム超合金です。その化学組成はニッケル (50 ～ 55%) とクロム (17 ～ 21%) に基づいており、ニオブ (4.75 ～ 5.5%)、モリブデン、チタン、アルミニウムなどの強化元素が添加されています。 -253 度から 650 度の極端な温度範囲にわたって、優れた引張強度、耐クリープ性、耐酸化性を維持します。

これは、650 度までの温度で最も変形に強い合金の 1 つと考えられており、約 1034 MPa の高温降伏強度を誇ります。-さらに、良好な溶接性と機械加工性を示すため、複雑な形状の部品の製造に適しています。

一般的な用途は、航空宇宙分野 (航空エンジンやロケット エンジンのコンプレッサー ディスク、タービン ブレード、動力伝達シャフトなどの重要な高応力部品)、発電 (ガス タービン ユニットや最新のエネルギー機器)、石油・ガス産業や原子力産業 (高い耐食性と耐放射線性が必要な原子炉アセンブリ用の部品) など多岐にわたります。{1}

GH4169 製品の見積もりを取得するにはクリックしてください

高温用相当グレード GH4169



GH4169 合金の利用可能な形態



GH4169 パイプ

GH4169 プレート

GH4169 バー

GH4169 パイプ継手

お客様のプロジェクトに適した合金を推奨するには、弊社の専門家にお問い合わせください。

GH4169 合金の化学組成 (wt%) – GB/T 14992 に基づく

GH4169合金の物性

クリックして GH4169 合金の PDF ファイルを今すぐダウンロードしてください

GH4169 合金溶液-処理済み状態 (GB/T 14992)

注記：溶体化処理条件では、GH4169 は軟条件として 965 MPa 以下の σb を満たす必要があります。他の特性が認定されている場合、硬度は不合格の基準として使用されません。

GH4169 (インコネル 718) 実験リファレンス: 溶液処理状態とエージング状態の比較-

GH4169 (インコネル 718) 航空宇宙-グレードの高-強度条件

GH4169 は最適な特性を得るために複雑な熱処理を必要とします。異なる熱処理スケジュールにより、粒径、δ 相の形態、分布、および量を制御して、異なる強度レベルを達成できます。

標準時効熱処理（最も一般的）

3 つの主要な熱処理カテゴリー

クリックして GH4169 熱処理プロセス曲線を表示

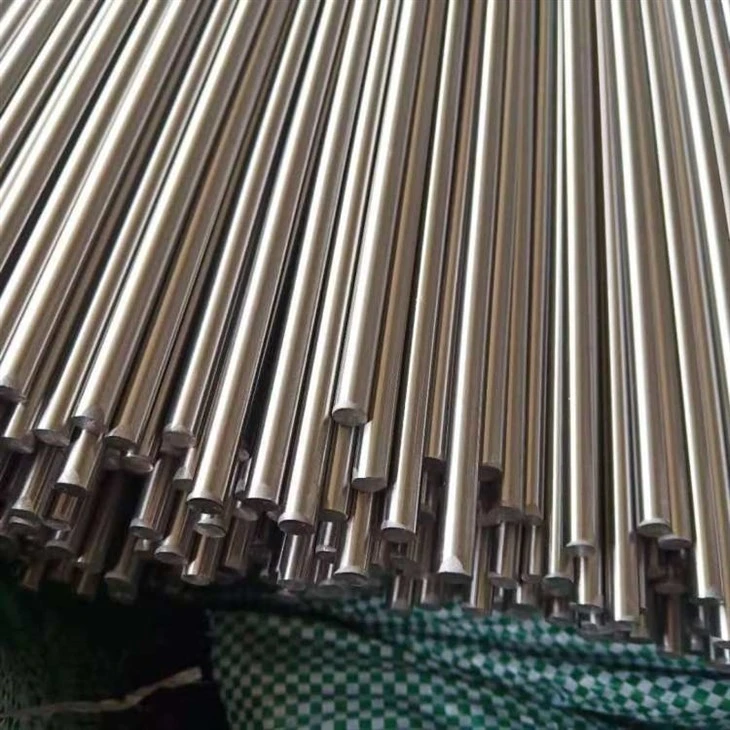

GH4169 丸棒・熱間鍛造棒





完全な制作ワークフロー

1. VIM + VAR ダブル真空溶解 (航空義務規格)真空誘導溶解 + 真空アーク再溶解は、元素の偏析、微小収縮、微量不純物を排除し、均一な粒子構造を実現し、繰り返しの高負荷運転下での疲労亀裂の発生を回避します。-すべての航空宇宙およびエネルギー-グレードの GH4169 バーは、この二重溶解ルートを使用します。

2. 熱間加工成形

熱間圧延:中小径Φ10～80mmバー、高い生産効率、均一な細粒

熱間鍛造：直径 Φ80mm を超える大型ビレット、重負荷タービン シャフト、フランジ、高圧構造部品用に最適化-

3. 標準的な 2 段階時効熱処理-

960 ～ 980 度の空冷での溶体化焼鈍

720 度 + 620 度で 2 回時効処理を行い、強化相を析出させて機械的強度を最大化します

4. 100% NDT 非破壊検査-:超音波 UT + 磁性粒子 MT 検査、航空輸送向けクラス A ゼロの重大な内部欠陥

5.後処理:-:矯正、固定/ランダム長切断、カスタマイズされた表面仕上げ



GH4169 ロッドの全面仕上げオプション

表面の種類	クラフトと特集	対象となるアプリケーションのシナリオ
黒色圧延/鍛造表面	生熱間成形酸化皮膜、最低単価	粗いCNC二次加工、重量鍛造ブランク
剥離/光沢のある表面	センタレスピーリングにより表面の脱炭・酸化層を除去、Ra1.6μm以下、傷検査が容易	一般機械、タービン補助構造部品、量産半製品在庫-
研磨/センタレス研磨	剥離ブランクの精密研削、厳しい公差 h8/h9、Ra 0.8μm 以下	高精度タービン シャフト、航空機ファスナー、回転コア部品、医療用精密部品



GH4169 丸棒の寸法範囲

パラメータ	仕様
直径	小バー：Φ10～35mm。中棒：Φ40～120mm大型鍛造ビレット：Φ130～500mm+
長さ	ランダムな長さ: 2000 – 5000 mm;カスタム固定長も利用可能 (工場出荷時の標準長さ: 3000 mm)
寸法許容差	熱間圧延: h10 / h11;精密研磨/研磨：h8/h9



GH4169丸棒の主な用途

航空宇宙および防衛: ジェット タービン ディスク、シャフト、コンプレッサー ブレード、航空機着陸装置コンポーネント、高温ファスナー-

電力用ガス タービン: ガス タービン ローター シャフト、高圧-コンプレッサー構造部品、650 ～ 700 度以下の長-高-負荷コンポーネント

石油およびガス エネルギー: 深井戸ダウンホール ツール、高圧-バルブ ステム、海洋耐食性-構造シャフト

産業用高圧機器-: 高温モールド ホルダー、真空炉重荷重サポート フレーム

高温ファスナー-

ガスタービン部品

深井戸ダウンホールツール

高温モールドホルダー

GH4169 冷間圧延板および熱間圧延板





GH4169 冷延板の製造フロー

1. VIM+VAR の二重精錬によりシートの均一性を保証し、交互の負荷と温度下での疲労亀裂を防止します

2. マルチパス冷間圧延: 薄ゲージ 0.05 ～ 3.0 mm の板は、繰り返し冷間圧延 + 中間溶体化焼鈍を採用して、圧延残留応力を解放します。

3. 2 段階時効熱処理: 標準溶液 + 2 回時効プロセスにより、成形時の強度と延性のバランスを維持します。

4. 精密レベリングとカスタムカット: 高平坦度レベリング装置。-顧客の技術図面ごとにレーザーブランキングをサポート

5. 出荷前の全面外観検査、寸法公差検査、冶金粒子検査



GH4169 シートおよびプレートの標準表面仕上げ

表面グレード	クラフトと外観	主な利用シーン
2B仕上げ（冷間圧延、焼きなまし、酸洗）	マットグレーの均一な酸洗い表面、主流の輸出グレード、費用対効果が高い-	航空宇宙用コンプレッサーのケーシングライナー、圧力容器の薄板。良好なスタンピングおよび溶接性能
BA 光輝焼鈍	不活性ガス雰囲気アニール、ミラー酸化-フリーの高清浄度表面-	航空宇宙用シーリング部品、超クリーンな半導体熱機器用の精密薄板-
No.1 熱間圧延焼鈍・酸洗	ダークマットな酸化物-のない表面、厚さ 4 mm を超えるプレート用	大型電力機器圧力仕切り板、工業炉重荷重遮蔽板
サンドブラスト/ショットピーニング	均一な粗いマットな表面	遮熱コーティング (TBC) の基材、タービン高温部部品のコーティング密着強度を強化-



GH4169 プレートサイズ仕様

パラメータ	仕様
厚さ	冷間圧延薄板: 0.05 mm ~ 3.0 mm;熱間圧延厚板：4.0mm～12.0mm
標準幅	1000mm / 1219mm / 1500mm;カスタムスリット幅をサポート
経営陣の基準	GB/T 14992、ASTM B637、AMS 5662 (インコネル 718 相当参照)



GH4169シート＆プレートの応用例

航空宇宙中核市場: ジェット エンジン コンプレッサー ケーシング ライナー、タービン シーリング バッフル、航空機エンジン圧力仕切り板

電力用ガス タービン: 高圧コンパートメント シールド プレート、700 度以下の熱サイクル耐性構造パネル

石油およびガス機器: 耐食性-圧力容器ライナー、オフショア プラットフォーム高温-分離プレート

工業炉と熱処理: 真空炉の高強度ライニング プレート、-高圧熱交換パネル-

航空宇宙用燃焼室ライナー

ガス タービンの高温部コンポーネント-

真空炉ライニング

高温熱交換器-

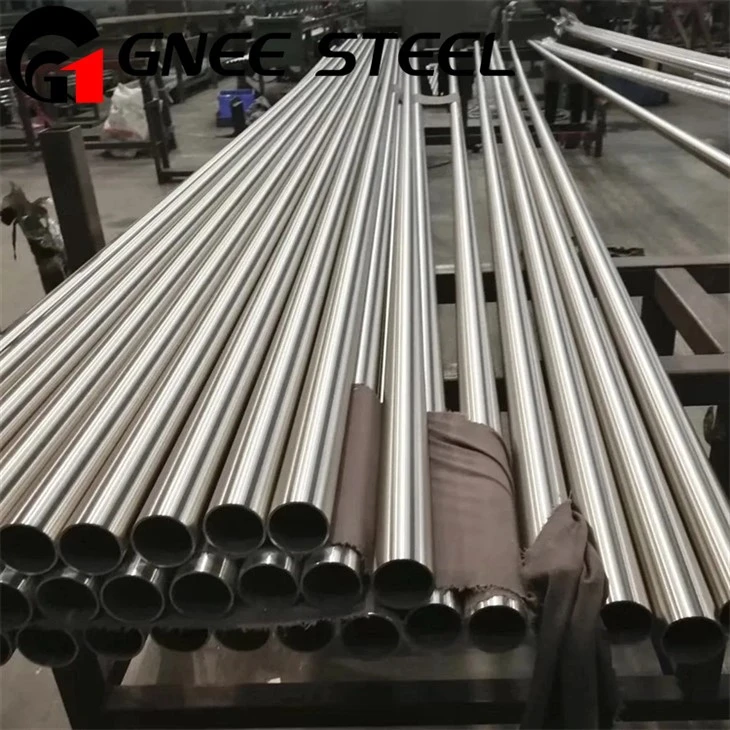

GH4169 シームレスチューブシリーズ





製造工程

1. VIM+VAR 二重融解チューブ ブランク、安定した冶金構造、繰り返しの高圧および温度サイクル下でも熱疲労に耐えます。-

2. 冷間成形: 冷間ピルジャー + マルチパス冷間引抜、均一な肉厚、微小亀裂のない滑らかな内外面-

3. 標準溶液+2回時効熱処理により冷間加工残留応力を除去し、目標の機械的強度を達成

4. 100% NDT 検査: 超音波 + 渦電流検査で管壁の内部欠陥と壁厚偏差を検出します

5. 表面仕上げ、精密長さ切断、カスタムエンドねじ切りおよびフランジ加工サービス



GH4169 チューブの表面オプション

ブライトアニーリング (BA): 鏡面酸化物{0}のない表面、半導体および超クリーンな実験室用高圧配管用--

酸洗いおよび焼きなまし（AP）: マットグレーの酸洗い表面、エネルギーおよび一般的な熱機器にとってコスト効率が高い-

研磨チューブ: 180 ～ 600 グリットの鏡面研磨、精密機器センサースリーブ、航空宇宙用油圧配管



GH4169 チューブの寸法範囲

パラメータ	仕様
外径	キャピラリーチューブ：Φ10～30mm、薄肉チューブ：Φ30～140mm、厚肉チューブ：Φ140～320mm
肉厚	0.5mm～25mmカスタムの超薄肉チューブや厚肉チューブも利用可能
公差と長さ	カスタム固定長。顧客の図面要件に応じた厳密な寸法公差



GH4169 チューブの応用分野

石油およびガス エネルギー: 深井戸高圧-掘削管、海洋耐食性-プロセス パイプライン

航空宇宙油圧システム: 高温油圧シームレス チューブ、航空機エンジンの燃料供給パイプ-

計測器および温度センサー: 高圧熱電対保護チューブ、-高圧熱電対保護チューブ、高温プローブ外側ケーシング

半導体製造: 超クリーンな高圧拡散炉プロセス配管--

発電設備: ガスタービン冷却媒体輸送管、高温熱交換管-



耐食性-の海洋配管

熱電対保護管

高温プロセス配管-

高温シームレス油圧チューブ-

お客様のプロジェクトに適した合金を推奨するには、弊社の専門家にお問い合わせください。

GNEE グループ合金 GH4169 製品パッケージ

GNEE合金 GH4169製品サプライヤー

GNEE グループ GH4169 製品包装

ご希望の梱包方法と配送方法を選択するには、お問い合わせください

完全なものを提供します3.1/3.2MTC材料試験証明書、輸出通関書類、世界中のバイヤー向けのデュアルユース材料輸出許可、中核需要地域への安定供給:{0}}

ロシアおよびCIS諸国:GH4169 の最大の需要市場、軍用戦闘機タービン ディスク、民間航空エンジンのオーバーホール、ガス タービン発電所プロジェクトに大量に応用

インド：-急成長する航空宇宙およびエネルギー市場、地元のスホーイ航空機隊、ガスタービン発電所の建設、海洋石油機器の製造が安定した調達を推進

パキスタン：軍用航空宇宙 MRO アフターマーケット、ガスタービン発電所の高圧構造部品-

中東 (UAE、サウジアラビア、イラン):海洋石油・ガス機器 OEM、ガス タービン MRO メンテナンス、石油化学高圧パイプライン コンポーネント

東南アジア (ベトナム、タイ):地元のガスタービン部品加工工場、エネルギー機器鋳造工場

西ヨーロッパ (ドイツ、フランス):一流の航空宇宙 OEM、海洋エネルギー機器および半導体熱機器メーカー

米国、日本、韓国:高度な航空宇宙アフターマーケット、精密医療、ハイエンド エネルギー機器のサプライヤー

プロジェクトに合わせて費用対効果の高いソリューションをカスタマイズするには、お問い合わせください。{0}



無料の GH4169 サンプルと即時一括見積もりをリクエストする

迅速な専門サポートを受けるには、以下の情報を添えてお問い合わせを送信してください。

必要な製品フォーム:丸棒/板/継目無管/カスタム鍛造

完全な仕様:寸法、厚さ、表面仕上げ、注文数量

エンドアプリケーション産業(航空宇宙/ガスタービン/オイル＆ガス/工業炉など)

対象配送国と特別な認証要件 (3.2 MTC、AMS 航空グレード)

大量注文前の機械的および腐食性能テスト用の無料の小規模ラボサンプル

問い合わせ送信後に即時デジタル GH4169 技術データシートを送信

柔軟な注文サポート: 少量の試作注文と大量の大量生産の両方が可能

今すぐ当社の専門エンジニアリングチームにご連絡ください

完全に統合された閉ループ生産ライン:{0}独立した真空精錬、熱間鍛造、冷間圧延、熱処理、表面仕上げワークショップ、製品の品質と納期を完全に管理

航空グレードの必須の VIM+VAR ダブル真空溶解:国際航空宇宙超合金 AMS 規格を満たし、回転安全部品の重大な内部欠陥はゼロ

完全なカスタマイズのサポート:カスタムの直径、厚さ、長さ、表面仕上げ、レーザー切断によるブランキング、顧客の図面に基づく閉型精密鍛造品-

複数ラウンドにわたる厳格な品質検査:原材料検査 → 中間工程冶金検査 → 完成品の NDT および寸法検査 → 出荷前の最終表面および機械的性能検査

18 年間の高温合金輸出経験:{1}国際物流、通関、MTC 認証、航空宇宙用合金の二重用途材料の輸出手続きに精通している-

無料のワンストップ テクニカル サポート:{0}お問い合わせに応じて、合金の比較レポート、高温性能データ、時効熱処理と溶接加工のガイダンスを提供します。{0}
