GH4169とGH3030超合金チューブの経済性と耐熱性の比較ガイド

熱工学の分野では、間違った合金を選択すると、安全上の危険や予算上の大惨事につながる可能性があります。購買マネージャーやデザイナーにとって、最大の悩みは材料費と要件とのギャップにあります。

問題点:多くのエンジニアが指定しますGH4169 (インコネル718相当)シンプルな炉のバッフルや静電気シールドに最適な素材です。しかし、GH4169かなり高価です。逆に、より手頃な価格のものを使用すると、GH3030（ナイモニック75相当）タービンシャフトが回転すると、数時間以内に致命的なクリープ故障が発生する可能性があります。

でグニー・スティール、この不確実性を排除します。当社は、材料の冶金学的「利点」をお客様の特定の産業環境に適合させることにより、費用対効果の高いソリューションを提供します。-

GH4169 シームレスパイプの価格見積もりをリクエストする

GH4169とGH3030超合金チューブの経済性と耐熱性の比較ガイド



GH4169とGH3030超合金チューブの経済性と耐熱性の比較ガイド

このガイドでは、高温チューブ用途で一般的に使用される 2 つのニッケル基超合金、GH4169 (UNS N07718/Inconel 718) と GH3030 (UNS GH30/XH78T) を比較します。{0}どの合金を使用するかの選択は、優れた高温強度と、低コストおよび高い延性の要件との間のバランスをとることにかかっています。{9}}

GH4169 は何に相当しますか?



インコネル718

GH4169 (米国ブランドの Inconel 718 と同等) は、優れた機械的特性により航空宇宙産業で広く使用されている析出{2}}硬化ニッケル- ベースの超合金です (Lu et al., 2014)。

GH3030 (ナイモニック 75) 合金と GH4169 合金の優れた特性の比較

01

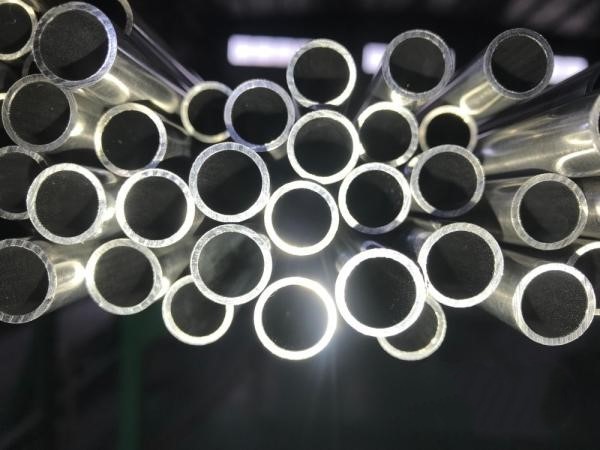

GH3030(ナイモニック75)パイプ

GH3030 は固溶強化ニッケル{{1}クロム合金です。{1}複雑な老化には依存しません。その強さはマトリックスに組み込まれています。
主な利点:最大 800 度 (1472 度 F) までの優れた耐酸化性。
卓越した製造:可塑性が高く、溶接が非常に簡単です。複雑な形状の炉コンポーネントに最適です。-
コストプロファイル:予算に優しい-。大きな機械的負荷がかからない部品に高い工業用耐久性をもたらします。

02

GH4169 (合金 718) 超合金チューブ

GH4169は、「」（ガンマ ダブルプライム）相によって強化された析出硬化超合金です。{0}最も過酷な高負荷環境向けに設計されています。-
主な利点:最高 700 度までの温度で優れた降伏強度とクリープ破断寿命を備えています。{0}
構造上の役割:他の合金ではたわんだり変形したりするような強い機械的力や遠心力がかかっても、その「剛性」を維持します。
コストプロファイル:プレミアムな投資。飛行-安全部品と高圧エネルギー システム-に必要です。





3. GH4169とGH3030のパイプ技術の比較

4. GH4169とGH3030シームレスチューブの経済性比較

コストの違いは主に合金元素と加工技術の複雑さに依存します。

GH4169 (高コスト):大量のニッケル、クロム、モリブデン (Mo)、ニオブ (Nb) が含まれています。必要な析出硬化熱処理 (二重時効) により、生産コストが増加します。耐荷重能力が高く、航空宇宙用途に適しているため、通常は価格が高くなります。{2}}

GH3030 (低コスト):ニオブや高モリブデン合金などの高価な元素を含まない、比較的単純なオーステナイト固溶体合金。{0}その生産と製造プロセスはよりシンプルです。

加工・製造：GH3030優れた冷間スタンピングおよび溶接特性を示し、複雑な管状構造の全体的な製造コストを削減します。

お客様のプロジェクトに適した合金を推奨するには、弊社の専門家にお問い合わせください。

Tier 1 グニー鋼メーカーを選ぶ理由は何ですか?

GH3030 の経済性が必要な場合でも、GH4169 のエリート強度が必要な場合でも、当社は次のことを保証します。ゼロ-欠陥品質：

✅️VIM + VAR の溶解:-非常にクリーンな溶解プロセスにより、部品の疲労寿命を最大限に高めます。

✅️MTC 3.1 トレーサビリティ:すべてのバッチで完全な熱分析と機械的特性の検証を文書化します。{0}

✅️卸売在庫:標準スケジュール (Sch 10、Sch 40、Sch 80) を大量に在庫しており、いつでもご利用いただけます。迅速な世界発送.

✅️カスタム製作:両材種とも精密切削、センタレス研削（h8～h11）が可能です。

グニー鋼 GH4169(インコネル 718) 証明書

📦 梱包と発送

全てニッケル基合金製品は次の方法で梱包されます。

木製パレットまたは木箱

防湿梱包-

炉番号、規格、サイズラベルを記載したラベル

海、空、速達で世界中に発送されます

Gnee スチール GH4169 製品の梱包

GH4169 合金の最新の輸出価格見積もりについてはお問い合わせください。

よくある質問

Q1: GH3030とGH4169を溶接できますか?
A: はい。これらは優れた冶金学的適合性を共有しています。 ERNiCr-3 溶加材の使用をお勧めします。ただし、システムの総負荷は GH3030 側によって制限されることに注意してください。

Q2: GH3030 は GH4169 よりも腐食性ガスに優れていますか?
A: 単純な酸化空気ではどちらも優れています。特殊な化学環境では、GH3030多くの場合、GH4169 が 800 度を超えると発生する可能性のある局所的な位相変化の影響を受けない、安定した非経年変化マトリックスとしてより優れた性能を発揮します。{0}

Q3: 両者の価格差がこれほど大きいのはなぜですか?
A: GH4169 には高レベルのニオブ(Nb)そしてモリブデン(Mo)機械的仕様に達するには、より複雑な製造サイクル (2 回の真空溶解 + 複数段階の熟成) が必要です。{0}{0}

Q4: 試作炉部品の試作注文は可能ですか？
A: もちろんです。研究開発プロジェクトをサポートし、柔軟なMOQGH3030 チューブと GH4169 チューブの両方に対応。
